U41SM法蘭柱塞閥

您的位置：閥門 - 柱塞閥 - U41SM法蘭柱塞閥 更新時間：2025-05-22 04:05:40
U41SM法蘭柱塞閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業，科技創新，永不止步，與您攜手共創輝煌...

    • 產品描述
    • 在線詢價
    • 技術咨詢

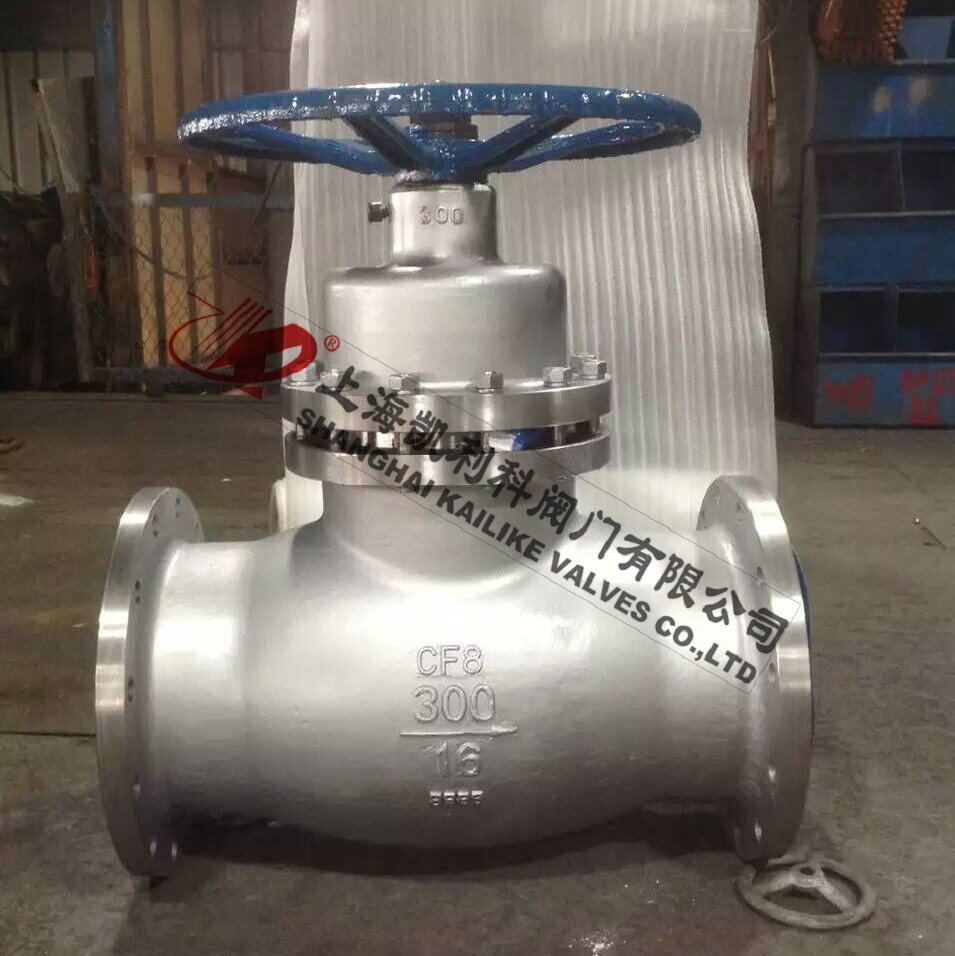

    U41SM法蘭柱塞閥U41SM法蘭柱塞閥

    U41SM法蘭柱塞閥是根據原有的閘閥連接尺寸設計制造的，由于閘閥在使用過程中出現外漏，密封環帶復性較差，使用壽命短等缺點，本法蘭柱塞閥結合了柱塞閥的無泄漏優點和閘閥啟閉快又耐高溫高壓的特點，成為一種結構新穎的無泄漏法蘭柱塞閥。

    產品名稱： 法蘭柱塞閥 產品型號： U41SM
    公稱通徑： DN15～DN400 結構形式： 柱塞式
    工作壓力： 1.6MPa～4.0MPa 連接方式： 法蘭
    適用溫度： -29ºC～+550ºC 驅動方式： 手動、電動、氣動
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油品、蒸汽等 生產廠家： 上海凱利科閥門有限公司

    產品說明

    U41SM法蘭柱塞閥是根據原有的閘閥連接尺寸設計制造的，由于閘閥在使用過程中出現外漏，密封環帶復性較差，使用壽命短等缺點，本法蘭柱塞閥結合了柱塞閥的無泄漏優點和閘閥啟閉快又耐高溫高壓的特點，成為一種結構新穎的無泄漏法蘭柱塞閥。

    結構特點

    1、法蘭柱塞閥是由閥體、閥蓋、閥桿、柱塞、導向套、密封環、手輪等零件組成。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座面完成閥門的開啟與關閉功能。
    2、在閥門中柱塞與密封環采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封從而耐磨性高的無毒新型密封材料，所以密封可靠、經久耐用，從而提高閥門的使用壽命。

    性能規范

    閥體材料 適用溫度 適用介質 壓力范圍
    鑄鋼 ≤350℃ 水、蒸汽、油品 PN1.6-4.0MPa
    鑄鐵 ≤180℃ 水、蒸汽、油品 PN1.6
    不銹鋼 ≤200℃ 硝酸、醋酸 通徑范圍
    含鉬不銹鋼 ≤550℃ 氮、氫、尿素等 DN15-400mm
    壓力試驗
    實驗項目 實驗介質 實驗壓力
    壓強實驗 水 1.5PN
    高壓密封試驗 水 1.1PN
    低壓氣密封試驗 氣 0.5-0.7MPa

    外形結構圖



    主要外形尺寸1.6MPa

    DN(mm) / 尺寸 1.6MPa         UZ41SM-16C．P．R          U41SM-16C．Y．P．R
    15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    L 130 150 160 180 240 250 265 280 300 325 350 400 450 500 550 600
    Do 100 100 120 140 160 180 200 240 280 320 350 400 520 640 760 900
    D 95 105 115 135 140 160 180 195 215 245 280 335 405 460 520 580
    D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525
    D2 45 55 65 78 85 100 120 135 155 185 210 265 295 375 435 485
    b 14 14 14 16 16 16 18 20 20 22 24 26 26 30 34 36
    Z-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-23 12-23 12-25 16-25 16-30

    主要外形尺寸2.5MPa

    DN(mm)/
    尺寸    		 2.5MPa            UZ41SM-25C．P．R          U41SM-25C．Y．P．R
    15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    L 130 150 160 180 240 250 265 280 300 325 350 400 450 500 550 600
    Do 100 100 120 140 160 180 200 240 280 320 350 400 520 640 760 900
    D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610
    D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550
    D2 45 55 65 78 85 100 120 135 160 188 218 278 332 390 448 505
    b 16 16 16 18 18 20 22 22 24 28 30 34 36 40 44 48
    Z-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-23 8-25 8-25 12-25 12-30 16-30 16-34 16-34

    主要外形尺寸4.0MPa

    DN(mm)/
    尺寸    		 4．OMPa           UZ41SM-40C．P．R           U41SM-40C．Y．P．R
    15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    L 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600
    Do 100 100 120 140 160 180 200 240 280 320 350 400 520 640 760 900
    D 95 105 115 135 145 160 180 195 230 270 300 375 445 485 570 655
    D1 65 75 85 100 110 125 145 160 190 220 250 320 385 430 510 585
    D2 45 55 65 78 85 100 120 135 160 188 218 282 345 390 465 535
    b 16 16 16 18 18 20 22 22 24 28 30 38 42 40 52 58
    Z-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-23 8-26 8-26 12-30 12-33 16-30 16-36 16-39

    聲明：【U41SM法蘭柱塞閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的U41SM法蘭柱塞閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
