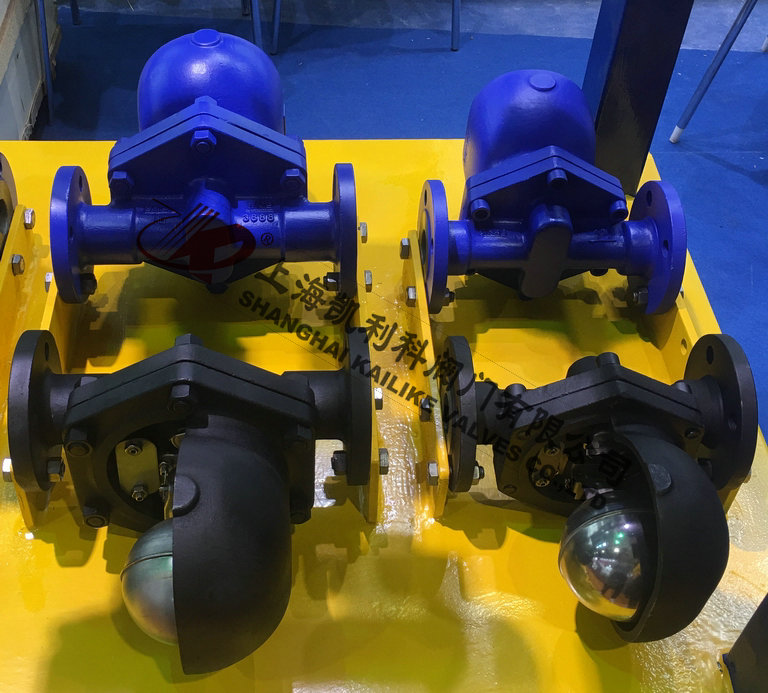

FT43H杠桿浮球式疏水閥
FT43H杠桿浮球式疏水閥廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得最好的加熱效果。
|
產品名稱： |
杠桿浮球式疏水閥 |
產品型號： |
FT43H |
|
公稱通徑： |
DN15～DN50 |
結構形式： |
杠桿式 |
|
公稱壓力： |
1.6MPa～2.5MPa～4.0MPa |
連接方式： |
法蘭、內螺紋、承插焊 |
|
適用溫度： |
-29ºC～+425ºC |
驅動方式： |
自動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、蒸汽等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
FT43H杠桿浮球式疏水閥廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得最好的加熱效果。
產品特點
1、能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得最高的熱效率。
2、蒸汽壓力變化時不受影響浮球帶動杠桿自動調節閥座孔的開度，工作連續，性能穩定。
3、排空氣性能好自動排空氣裝置能排除不凝結的冷熱氣體，無氣鎖現象，工作平穩無噪音。

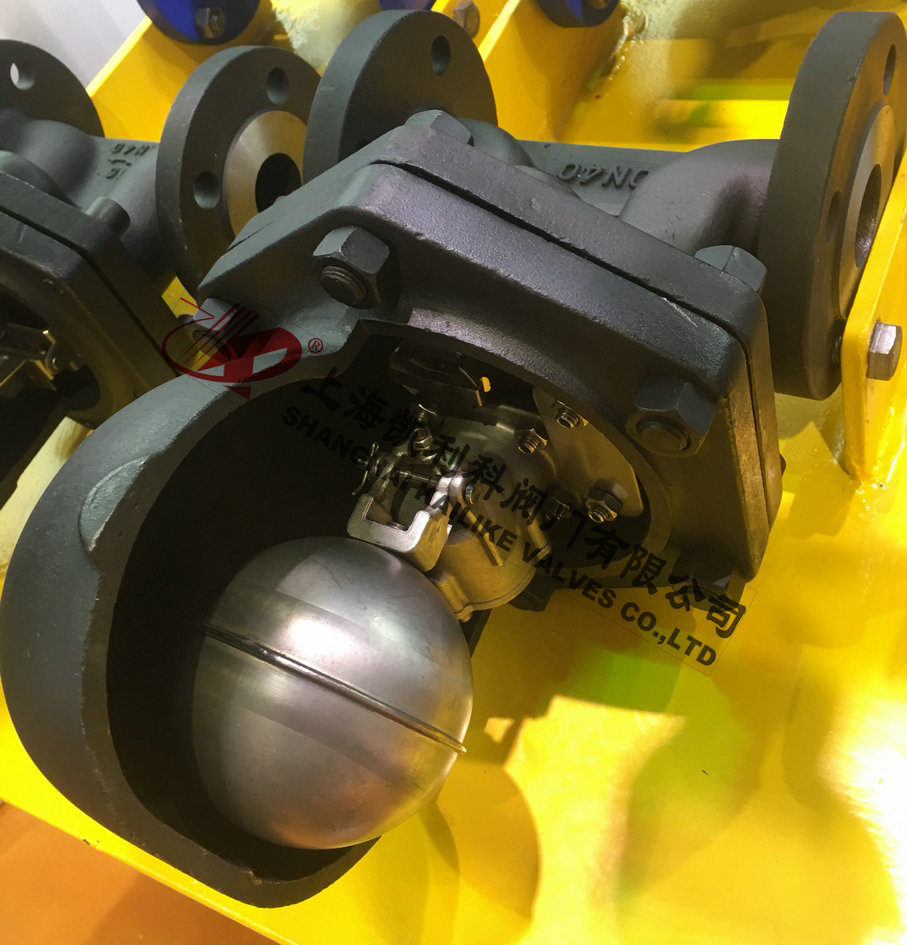

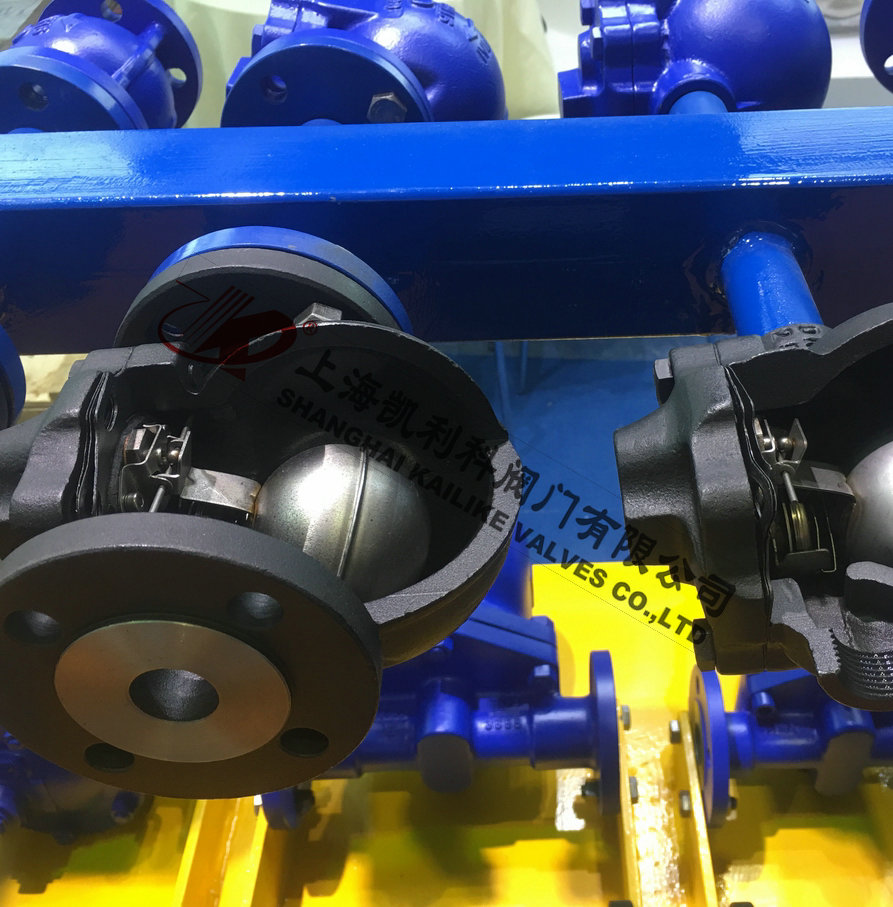

工作原理
該閥剛啟動時，自動排空氣裝置迅速排除系統中不凝結氣體，當蒸汽和熱凝結水進入后，閥腔內溫度隨著升高，排空氣裝置自動關閉，浮球根據凝結水水位的變化而作升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥芯關閉排水閥座孔。
排量圖
注：1、圖中曲線標注的編號（4,8，12等）代表相應工作壓差下的排量及閥座代號
2、壓差是指疏水閥的入口端與出口端的壓力差

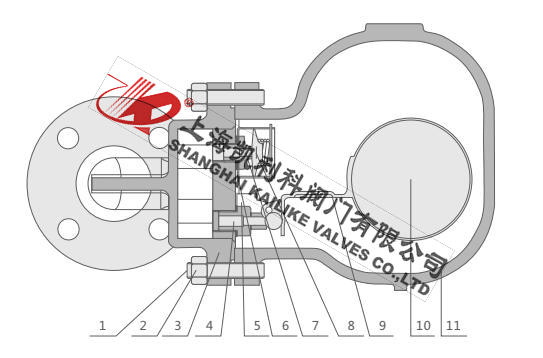

結構分析圖
主要零部件
|
序號 |
名稱 |
材料 |
|
1 |
螺柱 |
WCB |
|
2 |
螺母 |
Q235 |
|
3 |
閥體 |
304 |
|
4 |
彈子密封座 |
304 |
|
5 |
支架 |
35CrMoA |
|
6 |
墊圈 |
45 |
|
7 |
膜盒密封座 |
H62 |
|
8 |
膜盒 |
304 |
|
9 |
杠桿 |
304 |
|
10 |
浮球 |
304 |
|
11 |
閥蓋 |
304 |

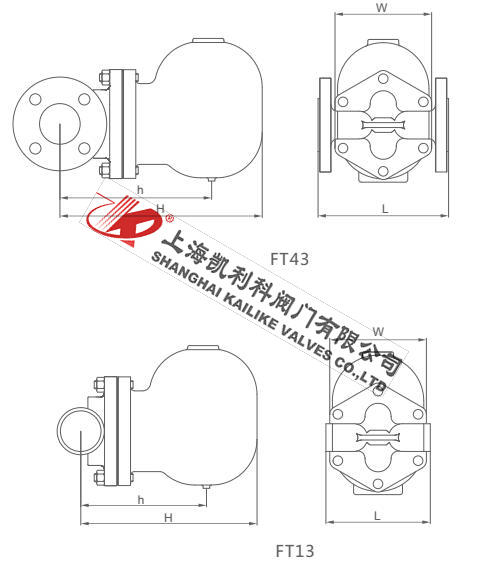

外形結構圖
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
FT43H |
15 |
150 |
250 |
190 |
118 |
|
20 |
150 |
250 |
190 |
118 |
|
25 |
160 |
250 |
190 |
118 |
|
32 |
230 |
335 |
270 |
175 |
|
40 |
230 |
335 |
270 |
175 |
|
50 |
230 |
350 |
280 |
175 |
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
FT13H |
15 |
120 |
199 |
124 |
110 |
|
20 |
120 |
199 |
124 |
110 |
|
25 |
120 |
204 |
129 |
110 |
|
32 |
120 |
204 |
129 |
110 |
聲明：【FT43H杠桿浮球式疏水閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的FT43H杠桿浮球式疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
