J61Y高溫高壓對焊截止閥

您的位置：閥門 - 截止閥 - J61Y高溫高壓對焊截止閥 更新時間：2025-06-04 10:06:03

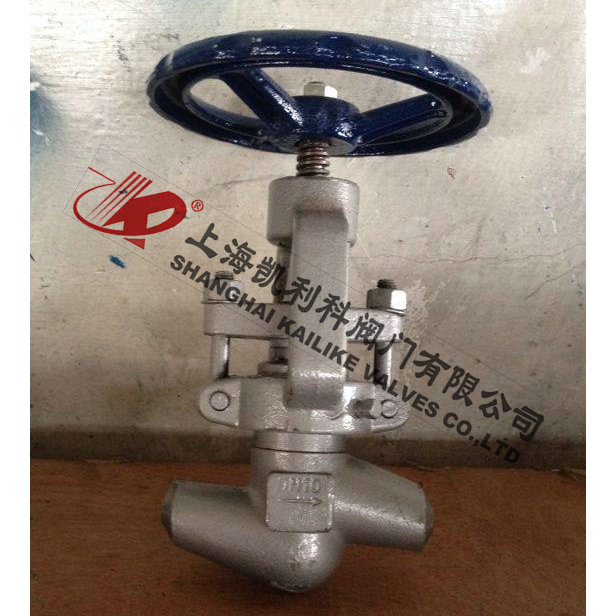

J61Y高溫高壓對焊截止閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業，科技創新，永不止步，與您攜手共創輝煌...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    J61Y高溫高壓對焊截止閥J61Y高溫高壓對焊截止閥

    J61Y高溫高壓對焊截止閥適用于公稱壓力PN20～32MPa及P54/100V-P57/170V ，工作溫度≤540℃（其中P57/170V工作溫度為570℃）的石油 、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質,，適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

    產品名稱： 高溫高壓對焊截止閥 產品型號： J61Y
    公稱通徑： DN15～DN300 結構形式： 截止式
    公稱壓力： 1.6MPa～32.0MPa 連接方式： 對焊
    適用溫度： -29ºC～+570ºC 驅動方式： 手輪、傘齒輪、電動
    閥體材質： WCB、碳鋼、鉻鉬釩鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽、氣體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    J61Y高溫高壓對焊截止閥適用于公稱壓力PN20～32MPa及P54/100V-P57/170V ，工作溫度≤540℃（其中P57/170V工作溫度為570℃）的石油 、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質,，適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

    主要特點及用途

    1、閥門與管路連接采用焊接式結構。
    2、密封面不易磨損、擦傷、密封性能好、壽命長。
    3、結構緊湊、啟閉性好、高度小、維修方便。
    4、適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。

    制造驗收技術標準

    1、制造驗收技術條件按JB/T3595或E101的規定。
    2、閥門結構長度按ANSI B16.10或E101的規定。
    3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。

    主要性能和使用規范

    產品型號 公稱壓力(MPa) 試驗壓力(MPa) 工作壓力(MPa) 公作溫度℃ 適用介質
    殼體強度 密封 P54 P55 P57
    J61H(Y)-100 10 15 11 / / / ≤425 水、蒸汽、油品
    J61H(Y)-200 20 30 22 / / /
    J61H(Y)-250 25 38 28 / / /
    J61H(Y)-320 32 48 36 / / /
    J61Y-P54/100V 20 30 22 10 / / ≤540 蒸汽
    J61Y-P54/140V 25 38 28 14 / /
    J61Y-P54/170V / 48 36 17 / /
    J61Y-P55/100V / 38 28 / 10 / ≤550
    J61Y-P55/140V / 48 36 / 14 /
    J61Y-P55/170V / 53 39 / 17 /
    J61Y-P57/100V / 48 36 / / 10 ≤570
    J61Y-P57/140V / 55 40 / / 14
    J61Y-P57/170V / 60 44 / / 17

    標準與規范

    設計與制造 結構長度 壓力 – 溫度等級 試驗標準
    E101
    JB/T3595
    DL/T531    		 E101
    JB2766
    GB/T15188.1    		 E101
    JB/T3595    		 E101
    JB/T9092

    主要零件材料

    零件材料 材料牌號
    閥　 　體 WCB　　　A105 WC6　 12Cr1MoV WC9 12Cr1MoV
    閥　　 蓋 WCB　　 A105 WC6　 12Cr1MoV WC9 12Cr1MoV
    閥　　 瓣 WCB　　 A105 WC6　 25Cr2MoV WC9 25Cr2MoV
    閥 　　桿 2Cr13 / 1Cr17Ni2 25Cr2MoV 25Cr2MoV
    閥　　 座 25 + STL 304 304
    密封環 （ 墊 片 ） 增強柔性石墨 / 軟鋼
    填　　 料 增強柔性石墨
    閥 桿 螺 母 ZCuAl10Fe3 / D2

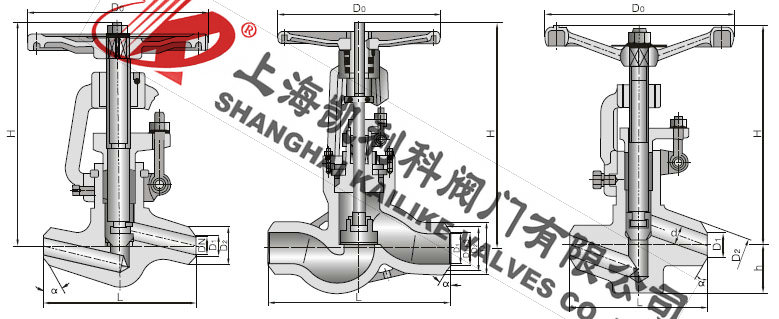

    外形結構圖

    主要外形尺寸

    公稱通徑 主要外形尺寸和I連接尺寸
    L D1 D2 D3 α970 H Do
    J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V
    10 120 12 25 ／ 37.5° 185 140
    15 150 17 36 ／ 37.5° 247 200
    20 170 22 42 ／ 37.5° 248 200
    25 170 26 42 ／ 37.5° 248 240
    32 180 31 44 ／ 37.5° 248.5 280
    40 230 38 60 ／ 37.5° 440 280
    50 350 50 82 ／ 32° 450 320
    65 330 69 100 110 32° 669 400
    80 470 84 108 130 32° 669 450
    100 560 107 144 165 32° 755 500
    J61Y-P55/100V、P55/140V、P55/170V J61Y-P57 /100V、P57/140V、P57/170V
    10 120 12 28 ／ 37.5° 189 140
    15 150 17 40 ／ 37.5° 250 200
    20 170 22 46 ／ 37.5° 252 200
    25 170 26 46 ／ 37.5° 254 240
    32 180 31 49 ／ 37.5° 254 280
    40 230 38 60 ／ 37.5° 440 280
    50 350 50 90 ／ 32° 455 320
    65 330 69 104 110 32° 630 400
    80 470 84 110 140 32° 672 450
    100 560 107 148 170 32° 761 500

     性能規范

    型號 公稱壓力 試驗壓力（MPa） 工作壓力（MPa） 工作溫度（℃） 適用介質
    強度試驗 密封試驗/上密封試驗
    Z961(960、962)
    Y-250    		 25 37.5 27.5 - ≤425 水、蒸汽
    Z961(960、962)
    Y-320    		 32 48.0 36.0 - ≤425
    Z961(960、962)
    Y-P54 100    		 - 30.0 22.0 P5410 ≤540 蒸汽
    Z961(960、962)
    Y-P54 170    		 - 48.0 36.0 P5417 ≤540

    主要零件材料

    零件名稱 材料牌號
    閥體 WCB WC6 WC9
    閥板 WCB WC6 WC9
    閥蓋 25 12Cr1MoVA
    閥桿 2Cr13 20Cr1MoVA
    閥座 25 12Cr1MoVA
    密封環 S軟鋼（增強柔性石墨） S軟鋼（增強柔性石墨） S軟鋼（增強柔性石墨）
    填料 增強柔性石墨
    支架 WCB WCB或WC6
    閥桿螺母 ZQAL9-4
    四開環 1Cr13 20Cr1MoVA
    閥桿螺母 ZQAL9-4
    工作溫度 V型≤540℃≤570℃；其余型≤540℃≤570℃
    閥體材料 V型銘鉬釩鋼ZG20CrMoV或ZG15CrMoV
    適用介質 水、蒸汽

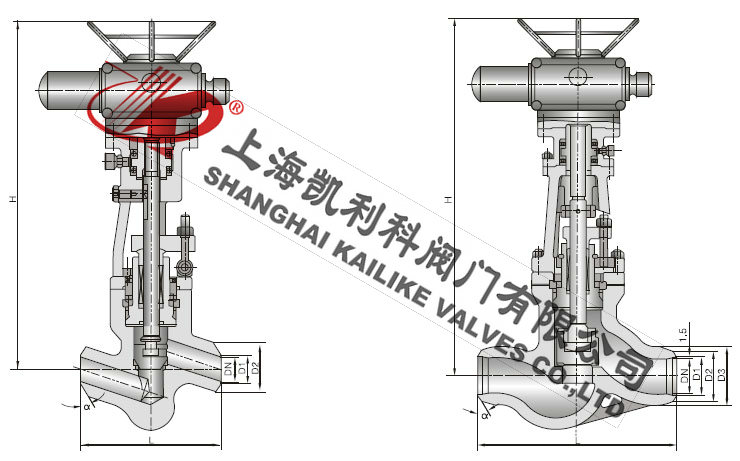

    外形結構圖

    主要外形尺寸

    公稱通徑 J961H(Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V
    主要外形尺寸和I連接尺寸
    L D1 D2 D3 α H
    15 150 17 36 / 37.5° 518
    20 170 22 42 / 37.5° 518
    25 170 26 42 / 37.5° 518
    32 180 31 44 / 37.5° 560
    40 230 38 60 / 37.5° 545
    50 350 50 82 / 32° 748
    65 330 69 100 110 32° 829
    80 470 84 108 130 32° 898
    100 560 107 144 165 32° 913
    J961Y-P55/100V、P55/140V、P55/170V J961Y-P57 /100V、P57/140V、P57/170V
    15 150 17 40 / 37.5° 518
    20 170 22 46 / 37.5° 518
    25 170 26 46 / 37.5° 518
    32 180 31 49 / 37.5° 560
    40 230 38 60 / 37.5° 545
    50 350 50 90 / 32° 748
    65 330 69 104 115 32° 829
    80 470 84 110 140 32° 898
    100 560 107 148 170 32° 913


    聲明：【J61Y高溫高壓對焊截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J61Y高溫高壓對焊截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
